Climatisation DRV : une régulation optimale de la température zone par zone
Destiné aux bâtiments de grande taille, le système à débit de réfrigérant variable fournit une climatisation performante et économique. On le retrouve généralement dans les immeubles de bureaux, les hôpitaux, les hôtels, les établissements scolaires et de très grandes résidences nécessitant un réseau important d’unités intérieures. En procurant une modulation optimale du débit de fluide frigorigène selon les différentes zones, la climatisation DVR assure dans toutes les situations un grand confort qui est toujours très apprécié par la clientèle.

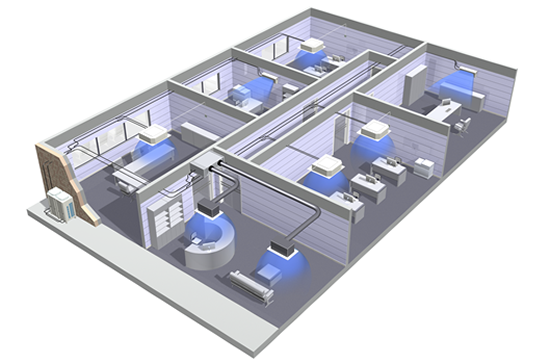

Principe de fonctionnement
Avec une unique unité extérieure, la climatisation DRV est un système multizone à détente directe, tout comme son cousin le système VRV. Il permet la mise en place de nombreuses unités intérieures de manière efficace pour un confort accru à l’utilisation. Les calories sont transportées tout en permettant une régulation du débit du fluide frigorigène nécessaire à chaque module pour climatiser la pièce. Pouvant compter jusqu’à 50 unités intérieures, la climatisation DRV peut fonctionner de manière simple, réversible ou à récupération d’énergie. Une nouvelle réglementation des fluides frigorigènes a été établie en 2018.
Équipées d’un détendeur et d’un évaporateur, les unités intérieures vont favoriser la régulation du débit du fluide, afin d’adapter ce dernier selon les besoins en froid. De son côté, le groupe extérieur va maintenir une pression constante dans le circuit en adaptant sa vitesse de fonctionnement.
Il existe deux différents procédés de climatisation DRV favorisant l’ajustement de l’apport en fluide frigorifique :
- La technologie Inverter permet de moduler la puissance du moteur du compresseur, jouant ainsi sur le débit.
- Avec le processus Digital Scroll, la puissance du compresseur varie en fonction du déplacement du fluide autour d’une spirale fixe et d’une autre mobile.
On retrouve diverses variantes pour le système DRV :
- Rafraîchissement à 2 tubes.
- Chauffage ou rafraîchissement à 3 tubes, doté d’un système d’inversion de la circulation du fluide.
- Chauffage et rafraîchissement simultanés à 3 tubes.
- Chauffage et rafraîchissement simultanés avec récupération d’énergie à 3 tubes.
Appréhendez au mieux la thermodynamique en logement et en tertiaire
Les principaux atouts et fonctionnalités du DRV
- Un système d’une modularité optimale.
- Un coefficient de performance COP très satisfaisant.
- En mode réversible, la climatisation DRV entraîne des économies d’énergie en fournissant à toutes les pièces un chauffage et une climatisation adaptés.
- Des groupes extérieurs de moins en moins encombrants.
- De nombreux modèles d’unités intérieures avec une grande variété de puissances disponibles.
- La climatisation DRV permet de chauffer et de refroidir en même temps comme le climatiseur réversible Daikin.
- Des modèles DRV à 3 tubes disposent de boîtiers de répartition pour favoriser la récupération d’énergie pour alimenter le ballon d’eau chaude ou le chauffage d’une autre pièce.
- La capacité de réguler la température selon les besoins.
- Le système continue de fonctionner jusqu’à des températures de -15 °C.
- Une puissance frigorifique située entre 5 et 90 Kw.
- Les températures de soufflages sont modulées en fonction de la température extérieure.
- La quantité de réfrigérant est chargée de manière automatique.
- Il existe des modèles à condensation, à air ou à eau avec lesquels vous pouvez obtenir une prime chaudière à condensation.
- L’installation est simplifiée avec l’utilisation de tubes de faible dimension et un câblage sans polarité.
- La programmation s’effectue au travers de la télésurveillance et autres supports via internet.
Des contraintes techniques à respecter
- En matière de puissance, la climatisation DRV ne dépasse pas les 150 kW.
- Un système avec un seul groupe extérieur est adaptable jusqu’à un maximum de 64 unités intérieures sur le circuit.
- Un dénivelé ne dépassant pas les 90 m doit être respecté entre unités extérieures et intérieures.
- La longueur maximale des canalisations entre deux éléments est de 1000 m.
Le système de climatisation DRV offre la possibilité de moduler le débit du fluide pour s’adapter aux besoins de chaque unité qui compose son circuit. Il permet ainsi de chauffer et refroidir un bâtiment de manière optimale. À la fois pratiques et fiables, les systèmes de climatisation DRV répondent parfaitement aux attentes d’une clientèle en majorité professionnelle. Ils nécessitent néanmoins une étude approfondie pour déterminer les critères de l’installation à réaliser.
