NF DTU 23.3 - Ossatures en éléments industrialisés en béton

Dans la construction de bâtiments d’importance, il est essentiel de respecter des règles pour la réalisation d’ossatures en béton. Le DTU 23.3 joue ainsi un rôle de guide pour la conception et la mise en œuvre de ces éléments. Au travers de ses prescriptions techniques, vous assurez à votre client des travaux effectués dans les règles de l’art.



dtu 23.3



Le domaine d’application du DTU 23.3



Ce document technique unifié représente un guide pratique pour les entreprises et experts du BTP. Il réunit toutes les spécifications de mise en œuvre relatives à des travaux d’ossatures en éléments industrialisés en béton effectués dans le respect des normes en vigueur. Il s’applique aux ouvrages en béton armé ou précontraint pour le bâtiment et le génie civil. Ces derniers peuvent être réalisés en zone sismique ou non.

Parmi les différents ouvrages concernés dans des conditions normales d’utilisation, on retrouve :



  • les immeubles de logements ;
  • les bâtiments scolaires ;
  • les établissements hospitaliers ;
  • les immeubles de bureaux ;
  • les bâtiments industriels ;
  • les commerces ;
  • les parkings ;
  • les couvertures de stations d’épuration ou de bassins de rétention ;
  • autres ouvrages de génie civil…



Différenciez-vous de la concurrence en appréhendant les nouvelles normes !



Le DTU 23.3 se décline en différentes parties :



  • Partie 1-1 : le cahier des clauses techniques types ;
  • Partie 1-2 : les critères généraux pour le choix des matériaux ;
  • Partie 2 : le cahier des clauses administratives spéciales types ;
  • Partie 3 : les règles de calcul.



Il est possible de se procurer les DTU sur les sites spécialisés comme l’AFNOR ou le CSTB.



Les règles du DTU 23.3 pour le choix des matériaux



Dans la réalisation d’ossatures en éléments industrialisés en béton, il est important de bien choisir ses matériaux. Le DTU 23.3 détaille les critères généraux en la matière pour tous les types de bâtiments. Il apporte des précisions sur la conception d’éléments préfabriqués et leur mise en œuvre



Les matériaux et éléments suivants sont concernés :



  • Le béton coulé en place, ainsi que les ferraillages et armatures complémentaires en réponse aux conditions imposées par la norme NF P 18-201.
  • Les poteaux, poutres, pannes et autres éléments linéaires dans le respect de la norme NF EN 13225.



  • Les solutions de scellement en référence aux exigences des normes NF P 18-821 ou NF P 18-822.
  • Les plots de fondation conformément à la norme NF EN 14991.
  • Les platines métalliques, appareils d’appui, inserts, coupleurs et autres accessoires en conformité de la norme en vigueur.



Les préconisations pour la mise en œuvre des ossatures en éléments industrialisés en béton



Le DTU 23.3 spécifie l’ensemble de bonnes pratiques pour la réalisation d’ossatures en béton. Depuis la conception jusqu’à l’exécution des ouvrages, il apporte aux professionnels du secteur toutes les informations nécessaires pour des travaux de qualité. En plus des recommandations de votre fournisseur, il est important que :



  • L’entreprise chargée de la mise en œuvre effectue elle-même la réception des éléments et la vérification de leur conformité
  • Les éléments doivent être stockés de manière horizontale dans un lieu aisément accessible. Il est recommandé d’utiliser des solutions de calage adaptées. De plus, le levage des produits doit s’effectuer avec un matériel adéquat.
  • La mise en œuvre doit respecter un repos nominal et un bon espace d’appui sur la structure porteuse pour une parfaite stabilité. Le dimensionnement de l’étaiement est également important.



Retrouver les prescriptions techniques pour tous les éléments industrialisés dans les chapitres 6, 7 et 8 de la partie 1-1 du DTU 23.3 :



  • toutes les vérifications à réaliser ;
  • la préparation des supports ;
  • la réception des éléments ;
  • les exigences particulières de manutention et d’entreposage ;
  • les spécificités de mise en œuvre…

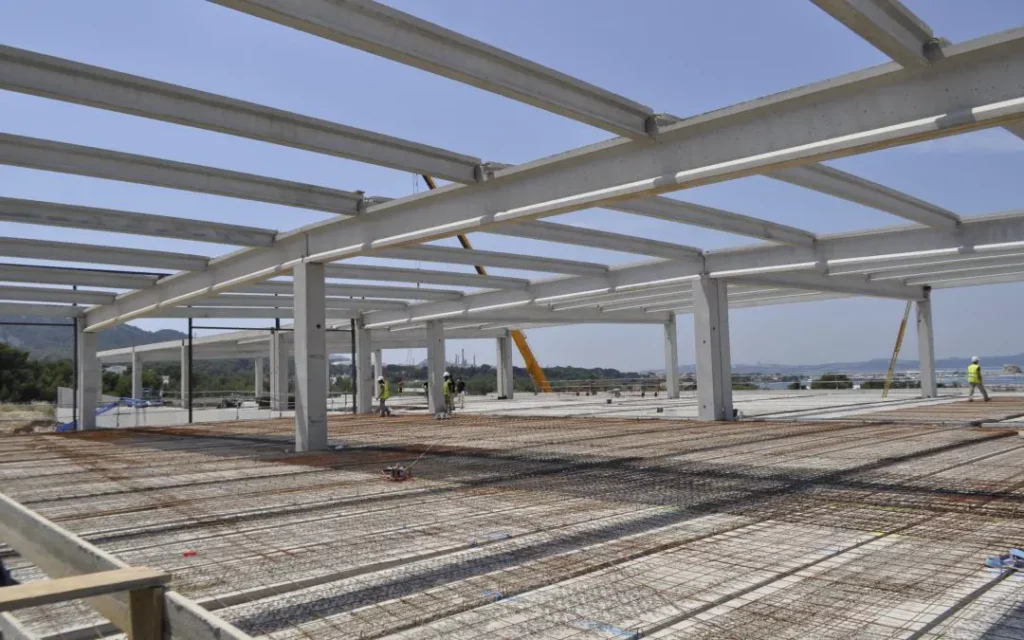

La création des ossatures est effectuée au travers d’un assemblage de poteaux, poutre et autres avec des éléments préfabriqués. Il peut aussi s’agir de parties coulées directement.



Différents assemblages sont liés par vissage :



  • poteau avec fondation ;
  • poteau avec poteau ;
  • poteau avec poutre ;
  • poutre avec poutre ;
  • poutre avec panne ;
  • poutre avec voile.



Les poteaux et les fondations sont liés par un encuvement, brochage ou par la pose de platines. Les éléments linéaires sont assemblés par une fixation mécanique, un goujon, une clavette…

La partie 3 du DTU 23.3 récapitule les règles de calcul pour les ossatures en éléments industrialisés en béton.



Les tolérances à respecter du DTU 23.3



Écarts admissibles pour les poteaux :



  • inclinaison d’un poteau : 15 mm
  • écart entre les axes : 15 mm
  • flèche entre deux niveaux consécutifs : 15 mm
  • placement de l’axe d’un poteau dans un bâtiment à étages par rapport à la verticale de son centre au niveau bas : 50 mm
  • distance entre les axes : ± 20 mm
  • niveaux d’étages consécutifs au droit des appuis : ± 20 mm



Écarts admissibles pour les poutres :



  • position d’une liaison poutre-poteau par rapport au poteau : ± 20 mm
  • position de l’axe d’un appui par rapport au support : ± /20 ou ± 15 mm



Répondant aux normes en vigueur, le DTU 23.3 récapitule les méthodes à prendre en compte pour la réalisation d’ossatures en éléments industrialisés en béton. De la phase conception au choix des matériaux et à la mise en œuvre, il apporte tous les détails nécessaires pour combler les attentes de la clientèle. Vous souhaitez en savoir plus sur les nouvelles normes du BTP ? N’hésitez pas à consulter notre livre blanc sur le sujet.
